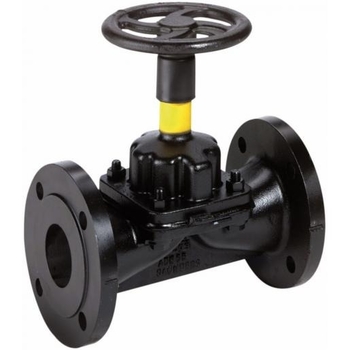

شیر دیافراگمی (Diaphragm Valve) یکی از شیرهای صنعتی و از خانواده شیر برقی پنوماتیک است.

شیری از نوع ﺣﺮﮐﺖ خطی و برای باز و بسته کردن مسیر و تنظیم میزان جریان و کنترل فشار می باشد. علت نامگذاری شیر دیافراگمی که به آن دیافراگم ولو نیز گفته می شود بدلیل انعطاف پذیر بودن دیسک مورد استفاده در آن می باشد. در این نوع شیر ساقه شیر با حرکت عمودی دیسک ارتجاعی را به کف بدنه چسبانده و در حالت حرکت به بالا آن را جدا می کند.

کارکرد شیر دیافراگمی

دیافراگم به وسیلۀ میله ای که به صورت یکپارچه داخل آن قالب گیری شده است به کمپرسور وصل می شود. کمپرسور توسط دستۀ شیر به بالا رانده می شود تا جریان سیال را برقرار کرده یا آن را افزایش دهد. برای توقف یا کاهش جریان سیال، کمپرسور به پایین رانده می شود و دیافراگم به کف بدنۀ شیر فشرده می شود.

شیرهای دیافراگمی برای کنترل جریان سیال های حاوی ذرات جامد معلق عالی هستند و می توانند در هر حالتی نصب شوند. شیرهای دیافراگمی از نوع زینی Weir-type diaphragm valves عملکرد بهتری نسبت به شیرهای دیافراگمی یکراست Straight Through Type Diaphragm Valves برای کنترل جریان سیال دارند زیرا طراحی بخش انسدادی بزرگ در راستای سیت (Seat) امکان بازشدن سریع را به شیر می دهد. دیافراگم به عنوان یک درزبند (واشر) عمل می کند و از نشت سیال بین بدنۀ شیر و پوشش بیرونی جلوگیری می کند.
